不銹鋼葉輪雙曲面攪拌機型號表示方法：
不銹鋼葉輪雙曲面攪拌機應用范圍：
G/Q/FSJ 型系列曲面攪拌機是我公司開發的最高效、最值得推薦使用的攪拌機之一。它廣泛運用在環保、化工、能源、輕工等行業需要對液體進行固液、氣攪拌混合的場合，尤其適用在污水處理工藝中的混凝池、調節池、厭氧池、硝化和反硝化池。
不銹鋼葉輪雙曲面攪拌機工作原理：
G/Q/FSJ 型系列曲面攪拌機曲面葉輪體上表面為雙曲線母線繞葉輪體軸線旋轉形成的雙曲面結構，其獨特的葉輪結構設計，
最大限度地將流體特性與機械運動相結合。雙曲線的方程為xy=b 曲線沿y 軸旋轉而構成的曲面體；為了迎合水體流動，
設計從葉輪的中心進水，這一方面減少了進水紊流，另一方面保證了液體對葉輪表面的壓力均勻，從而保證整機在運動狀態下的平衡。
在漸開雙弧面上均布有八條導流葉片，借助液體自重壓力作補充進水獲得的勢能與葉輪旋轉時產生的離心力形成動能，
液體在重力加速度的作用下經雙曲面結構過渡沿葉輪圓周方向作切線運動，在池壁的反射作用下，形成自上而下地循環水流，故可獲得在軸向和徑向方向的交叉水流(如雙曲面流態圖)。
正是由于G/QSJ 型系列曲面攪拌機葉輪的結構特性和接近池底安裝的特點，其工作位置決定了它對懸浮物的防沉降作用是直接的，
在工作中可獲得理想的攪拌效果，能有效地消除攪拌死角。較大的比表面積可獲得大面積的水體交換。
結構簡介：

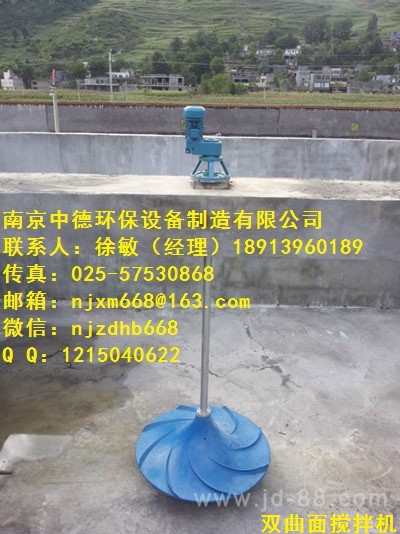

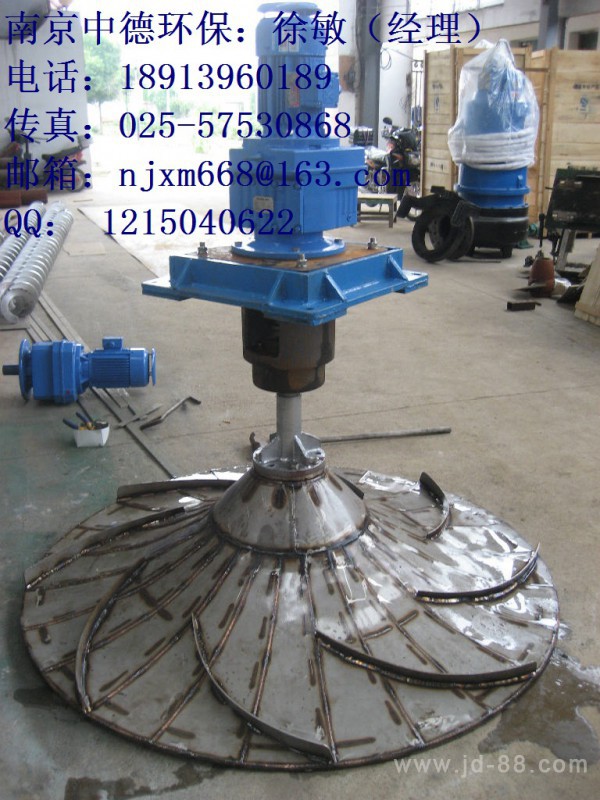

G/QSJ/F型系列曲面攪拌機整機由驅動裝置和雙曲面葉輪體及安裝附件組成，為了滿足用戶不同工況條件下的使用，安裝分為干式(也稱立軸式)和潛水式兩種。干式安裝，將驅動裝置固定在工作橋上，通過傳動軸將動能傳至介質中的葉輪部件，它用于含固率高，水溫高，含有磨蝕性的液體中，由于葉輪具有自動糾偏功能，運行較平穩，減速機噪音小于60分貝。潛水式安裝，可免去橋架，采用潛水動力，利用設備自重定位，安裝靈活方便，適用在水深較深，且水質穩定，不含磨蝕性的水體，水溫不大于40℃，PH值6~9之間，其特點是無噪音，無視覺障礙。
工作特點：
G/Q/FSJ型系列曲面攪拌機作為一種高效攪拌混合設備，適用于各種低黏度的液體之間、固液、氣液之間的混合攪拌；
不僅適用于圓形池、方形池，在長方形水池中分單元布置使用也比較常用。
在我國現有各種污水處理工藝中，波輪式攪拌機主要可以克服傳統葉片（漿）式攪拌易出現死角，曝氣工藝水氣混合效果不佳的問題，發揮其攪拌均勻的優勢。
主要特點表現在以下幾個方面：
(1)可以用在各種液體與固體、氣體混合的場合，可替代現有攪拌設備，實現三維立體、螺旋狀的混合，使攪拌更均勻，提高攪拌效率。
(2)較大的比表面積葉輪，功率配備小，循環水流大，能耗低，比傳統攪拌方式節能30%-50%。
(3)整機結構緊湊，運行可靠，安裝維護便捷。
(4)該葉輪由增強纖維或鋼制材料制作而成，能適應不同的工況要求，使用壽命長。
性能參數：
選型與應用：
G/Q/FSJ型系列曲面攪拌機的選型完全相同，兩種僅僅是安裝方式的不同。和其它類型攪拌機的選型相同，曲面攪拌機的選型與設備所處的池型、容積、液體的深度、介質的濃度、溫度及酸堿度PH等參數有關。
曲面攪拌機的選型主要依據：每臺設備的有效服務面積來確定，并按照池長與池寬的比率不超過二倍的原則，可將長方形劃分為若干個相等的工作單元，以此確定攪拌機的數量。
對于水深超過5米或濃度超過規定的，在選型時應考慮加大功率或提高攪拌機的工作轉速，以確保在大容量和高濃度的介質中達到攪拌效果。
在常規工況條件下，建議優先選用干式安裝，有噪聲或視覺要求的，建議選用潛水式安裝。我公司可協助用戶在特殊環境下的選型。
轉速與循環流量曲線：
注意事項：
1、安裝前由合格電工檢查電機、電器，并確定轉向，葉輪離池底的最小工作距離應≤300mm，且池底平整，結實，池內無建筑垃圾。
2、如果長時間設備不運行，重新啟動時要防止淤積造成葉輪堵塞而損壞電機。
3、在封閉池中要考慮到葉輪的進出口尺寸。
4、無論何種安裝方式，應注意水下電纜要固定好，防止磨損。
