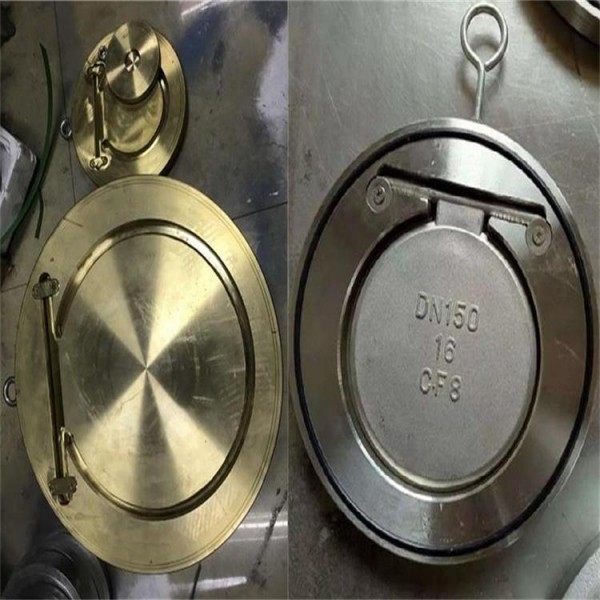

型號：CB/T3819-1999

型式：板式

公稱壓力：1.0MPa

公稱通徑：DN50-DN500

適用介質：淡水、海水

連接形式：法蘭

主要材質：閥體為青銅QA19-2，

閥盤為青銅ZQAl9-2

船用法蘭青銅截止閥截止止回閥

型號：GB/T587-2008 GB/T588-2008

型式：A、B、AS、BS型

公稱壓力：0.6、1.0、1.6、2.5 MPa

適用介質：海水、淡水、滑油、燃油和t≤250℃蒸汽

公稱通徑：DN15－DN150

主要零部材質：閥體、閥蓋、閥盤為鑄錫青銅ZcuSn5Pb5Zn5，

閥桿為鋁青銅Qal9-2

青銅截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。

根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。

由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，

又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。

因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。

青銅截止止回閥可以阻止水的回流。

現有技術中的截止止回閥在使用過程中，由于回流水的沖擊力較大，

有可能水在倒流時會沖擊閥瓣，進而有可能會造成閥瓣的移動，

閥瓣移動會導致密封效果變差，可能會影響閥瓣阻止水回流的效果，

進而一種帶有可以提高密封效果的截止止回閥尤為重要。

船用法蘭鑄鐵截止閥截止止回閥

型號：GB/T590-2008 GB/T591-2008

型式：A、B、AS、BS型

公稱壓力：0.6、1.0、1.6 Mpa

公稱通徑：DN20－DN300

適用介質：海水、淡水、滑油、燃油和t≤220℃蒸汽

主要零部材質：閥體、閥蓋為灰鑄鐵HT200，閥盤為鑄錫青銅ZcuSn5Pb5Zn5，

閥座為鑄鋁青銅ZCuAl9Mn2，閥桿為鋁青銅Qal9-2

截止閥結構比閘閥簡單，制造與維修都較方便。

密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，

因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。

啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。

啟閉力矩大、啟閉較費力，啟閉時間較長。

流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。

船用外螺紋青銅截止閥截止止回閥

型號：GB/T595-83 GB/T596-83

型式：A、B型

公稱壓力：4.0、10.0 Mpa

適用介質：淡水、滑油、燃油和t≤250℃蒸汽

公稱通徑：DN6－DN32

主要零部材質：閥體為鑄鋁青銅ZCuAl9Mn2，

閥蓋、閥盤、閥桿為鋁青銅CuAl9Mn2

外螺紋截止閥門的類型有許多,一般依據閥座上外螺紋的部位、

安全通道方式、活塞閥樣子歸類。

關鍵可分成:
1.上外螺紋閥座截止閥門這類截止閥門的運用較廣泛。

它的閥座外螺紋在罩殼的外邊,不與工作中物質直接接觸，

那樣可使閥座不會受到物質的腐蝕,另外也便于潤化,實際操作省勁。
2.下外螺紋閥座截止閥門這類截止閥門的閥座外螺紋在閥身體,

與物質直接接觸,不但沒法潤化,并且易受物質的腐蝕。

此類構造的截止閥門,要用在公稱尺寸較為小和物質操作溫度不太高的地區。
3.直連式截止閥門物質的進出口貿易2個安全通道在同一方向上,呈180°。

這類方式的截止閥門使流動性情況的毀壞水平相對性較為小,

因而,根據閥的工作壓力損害也相對減少了。
