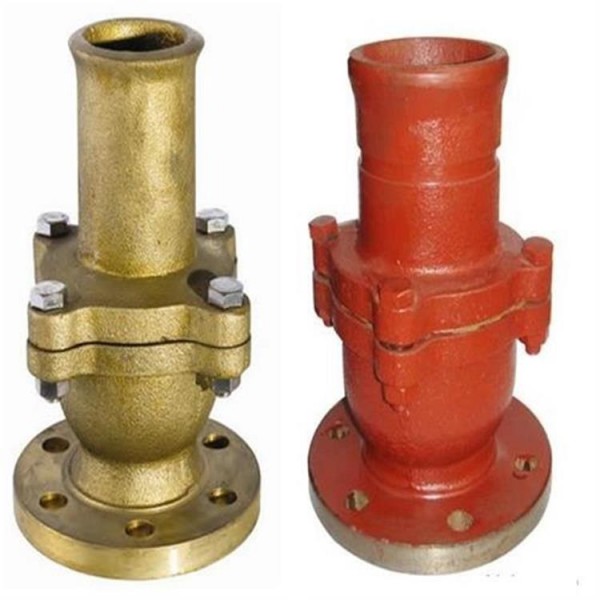

型號：CB/T3478-1992

型式：R、RS、Y、YS型

公稱通徑：DN32- DN250

適用介質：油類、海水、淡水

連接形式：法蘭

主要材質：閥體、閥蓋為灰鑄鐵Ht200或鑄硅黃銅

ZCuSn16Si4，閥盤為鑄硅黃銅ZCuSn16Si4，

閥桿為硅黃銅CnZn16Si4

船用法蘭鑄鋼舷側截止止回閥GB/T1853-2008

型式：A、B、AS、BS型

公稱壓力：0.6 MPa

適用介質：海水、淡水

公稱通徑：DN40－DN350

主要零部材質：閥體、閥蓋為鑄鋼WCA，閥盤、閥座為鑄錫青銅

ZcuSn5Pb5Zn5，閥桿為鋁青銅Qal9-2

截止止回閥兼有截止閥和止回閥功能的多用閥門，它的結構形式與截止閥相似，

但閥桿與閥瓣不是固定聯接，當閥桿下降將閥瓣緊壓在閥座上時，起截止閥作用；

閥桿上升后，則起止回閥作用；在同時需要安裝截止閥和止回閥的管道上，

或在安裝位置受到限制的場所（如船舶），使用截止止回閥可節約安裝費用和空間位置。

船用法蘭鑄鐵單排吸入截止閥箱截止止回閥箱

型號：GB/T1854-93 GB/T1855-93

型式：R、RS、S、SS型

公稱壓力：1.0、0.6 MPa

適用介質：海水、淡水

公稱通徑：DN40－DN300

主要零部材質：閥體、閥蓋為灰鑄鐵HT200，閥盤為鑄錫青銅

ZcuSn5Pb5Zn5，閥座、閥桿為鋁青銅CuAl9Mn2

截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，

并具有非常可靠的切斷動作，使得這種閥門適合作為介質的切斷或調節及節流使用。

介質流動方向公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上通過；

公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。

使用時，截止閥介質只能單方向流動，不能改變流動方向

船用法蘭鑄鐵單排排出截止閥箱GB/T1856-93

型式：R、RS、S、SS型

公稱壓力：1.0、0.6 MPa

適用介質：海水、淡水

公稱通徑：DN40- DN250

主要零部材質：閥體、閥蓋為灰鑄鐵HT200，閥盤為鑄錫青銅

ZcuSn5Pb5Zn5，閥座、閥桿為鋁青銅CuAl9Mn2

閥門對其所在的管路中的介質起著切斷和節流的重要作用，

截止閥作為一種極其重要的截?cái)囝愰y門,其密封是通過對閥桿施加扭矩,

閥桿在軸向方向上向閥瓣施加壓力,使閥瓣密封面與閥座密封面緊密貼合,

阻止介質沿密封面之間的縫隙泄漏。

截止閥的密封副由閥瓣密封面和閥座密封面組成,閥桿帶動閥瓣沿閥座的中心線作垂直運動。

截止閥啟閉過程中 啟高度較小,易于流量的調節,且制造維修方便,壓力適用范圍廣。
