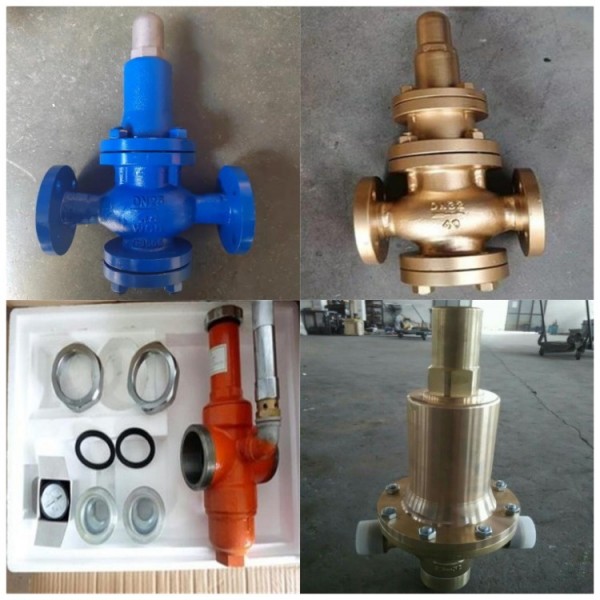

1：船用空氣減壓閥
型號：CB/T3656-1994
型式：直通
公稱壓力：進口壓力1.0、3.0MPa
出口壓力0.05~1.0MPA
公稱通徑：進口DN15、DN20、DN25
出口DN20、DN25、DN32
適用介質：空氣
連接形式：螺紋、法蘭
主要材質：閥體為ZCuZn16Si4，閥蓋為ZG230-450，
彈簧為60Si2MnA，膜片為耐油夾布橡膠
（船用法蘭青銅/鑄鋼/鑄鐵/不銹鋼減壓閥CB/T3656-1994）
2：船用法蘭鑄鋼蒸汽減壓閥
型號：GB/T1852-1993
型式：直通
蒸汽壓力：進口0.4~2.5MPa
出口0.2~1.2MPa
公稱通徑：進口DN20-DN150
出口DN25-DN200
適用介質：t≤300℃的蒸汽
連接形式：法蘭
主要材質：閥體上蓋、下蓋為ZG230-450，膜片為
QSn6.5-0.1，彈簧為50CrVA，調節彈簧為60Si2Mn
（先導活塞式）
3：船用水減壓閥
型號：CB/T624-1995
型式：A、AS型
公稱壓力：進口0.8~1.6MPa
出口0.2~0.8MPa
公稱通徑：DN32-DN80
適用介質：淡水、海水
連接形式：法蘭
主要材質：閥體、閥下蓋為ZQSn5-5-5，閥盤為HSn62-1，
閥上蓋為ZG230-450，閥桿為QAl9-2，彈簧為60Si2MnA

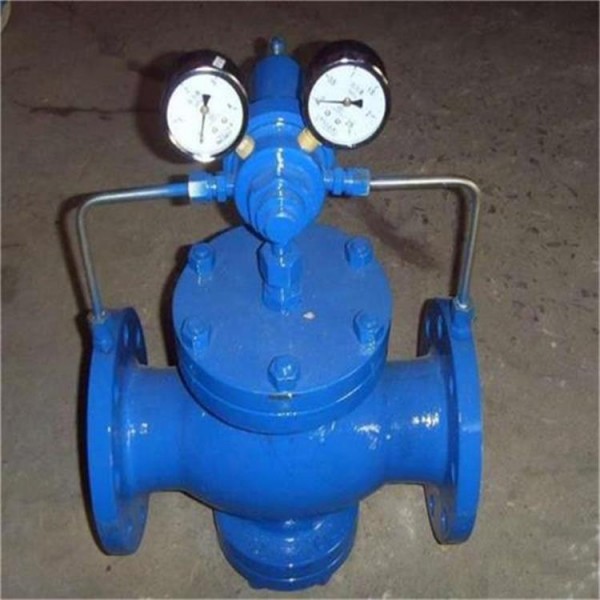

4：先導活塞式氣體減壓閥（帶壓力表）
型號：YK43X/F/Y型
型式：直通
公稱壓力：進口1.6~16.0MPa
出口0.1~4.5MPa
公稱通徑：DN15-DN500
適用介質：氣體
主要材質：閥體、閥蓋、底蓋為鑄鋼ZG230-450，
閥座、閥盤為2Cr13/304*，缸套為25（鍍硬鉻）/304*，
活塞為2Cr13/銅合金，活塞環為合金鑄鐵/對位聚苯*，
導閥座、導閥桿為2Cr13/304*，膜片為1Cr18Ni9Ti，
主閥、導閥彈簧為50CrVA，調節彈簧為60Si2Mn，
密封墊（X/F/Y）為橡膠/聚四氟乙稀/硬質合金，
導閥體、導閥蓋為25/304*
5：船用柴油機減壓閥調壓閥FS-Y22SD-30
船用YQK-12型減壓閥
船用法蘭連接不銹鋼減壓閥
船用外螺紋青銅/不銹鋼減壓閥
船用內螺紋青銅/不銹鋼內螺紋減壓閥（帶壓力表）
船用氣動蝶閥 氣動帶手動蝶閥 氣動蝶閥帶限位開關
|
零件名稱 |
材料 |
|
閥體 |
球墨鑄鋼+NBR、鑄鋼+NBR、不銹鋼+NBR |
|
蝶板 |
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
|
閥桿 |
2Cr13、不銹鋼 |
|
填料 |
O型圈、柔性石墨 |
氣動軟密封蝶閥 主要性能規范
|
公稱通徑DN(mm) |
DN50～1200 |
|||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
低壓氣密試驗 |
0.5～0.7 |
|||
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等 |
|||
氣動軟密封蝶閥 執行器技術參數
|
執行器型號 |
GT、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構、雙作用執行機構 |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
