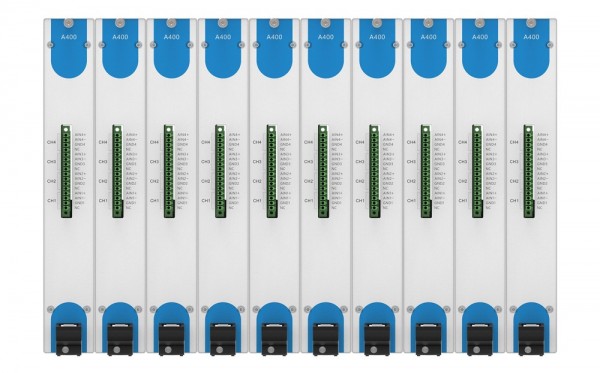

功率器件測試A400采集卡概述：
A400數據采集卡，是一款普賽斯自主設計開發的插卡式，支持可變速率采樣和大容量數據存儲的高精度數據采集卡。
采集卡使用高性能ADC芯片，分辨率可達16bits，最高支持2MS/s采樣率。單采集卡支持4通道，且通道間隔離。采集卡可應用于我司3插卡或10插卡主機上，單主機最高支持40通道。
產品具有采樣速度快，分辨率高，通道互相隔離等特點，因此，可廣泛應用于各類型功率半導體功率循環，可靠性測試，以及其他工業場景等數據采集。
產品特點：
插卡式設計，4通道/插卡，最高支持40通道
各通道互相隔離，通道間耐壓＞500V
16位A/D分辨率
支持變速率采樣，最高可達2MS/s采樣率
支持大容量數據存儲
采集精度高，多電壓量程
軟件兼容性廣，支持Labview，C/C++等
技術參數：
|
項目 |
技術指標 |
|
單卡通道數 |
4 |
|
通道隔離 |
支持，隔離耐壓>500V |
|
ADC分辨率 |
16bits |
|
最高采樣率 |
2MS/s |
|
采樣頻率 |
可配置 |
|
單卡存儲深度 |
128MB |
|
輸入信號帶寬 |
500KHz |
|
輸入阻抗 |
1GΩ |
|
輸入電壓量程 |
±0.625V、±1.25V、±2.5V、±5V、±10V、±12V |
|
數學運算 |
支持變速率采樣 |
|
觸發方式 |
支持軟件觸發，外部IO觸發 |
|
單卡尺寸 |
40 mm * 264 mm * 410 mm（L*H*D） |
|
主機箱通信 |
RS-232 / GPIB / LAN |
|
主機箱輸入電源 |
AC: 100~240V, 50/60HZ，最大功率1000W |
|
工作溫度 |
0~50℃ |
|
儲存溫度 |
-20~80℃ |
應用領域：
功率半導體功率循環，可靠性測試，以及其他工業場景等數據采集。
以上是關于功率器件測試A400采集卡的基本信息，更多有關功率器件測試A400采集卡的信息找武漢生產廠家普賽斯儀表一八一四零六六三四七六
作為國內領先的半導體電性能測試儀表提供商，憑借長期的技術創新、精益的生產制造、嚴格的質量體系及國際化視野，普賽斯儀表自主研制的國產化數字源表，設備可以作為電壓源和或電流源并同步測量電流和或電壓，支持四象限工作。公司產品已被國內通信巨頭和多家知名半導體企業認可和應用，是為數不多進入國際半導體測試市場供應鏈體系的半導體電性能測試設備廠商。未來，公司將繼續以“為客戶提供最優質的產品與最貼心的服務”為宗旨，朝著全球半導體電性能測試儀表的領跑者邁進。
